Levantamento Topográfico para Construção em MT: Quando a Prefeitura Exige e o Que Acontece se Você Pular Essa Etapa

Sem levantamento topográfico válido, a prefeitura não emite alvara. Esse é o ponto de partida que muitos proprietários descobrem depois que já investiram em projeto.

Em Cuiabá e Várzea Grande, a exigência consta no Código de Obras municipal e na legislação federal. O problema não é a norma. É não saber quando ela se aplica ao seu caso específico.

Este artigo responde exatamente isso: em quais obras a topografia é obrigatória em Mato Grosso, o que o documento precisa conter, quem pode assinar e o que acontece quando essa etapa é ignorada.

O que Diz a Legislação: NBR 13133, Código de Obras de Cuiabá e Lei 6.766/1979

A ABNT NBR 13133:2021 (vigente, revisada em agosto de 2021) regulamenta a execução de levantamentos topográficos no Brasil. Ela fixa procedimentos, tolerâncias e requisitos mínimos para que o resultado seja tecnicamente válido.

A ABNT NBR 14645-1 complementa a NBR 13133 e estabelece as condições para levantamento topográfico planialtimétrico e cadastral de imóvel urbanizado com área até 25.000 m², para fins de estudos, projetos e edificação.

Em Cuiabá, o instrumento legal é a Lei Complementar 516/2022 (Código de Obras), atualizada pelas LC 529/2023, LC 557/2025 e LC 577/2025. O sistema digital de aprovação implantado pela LC 529/2023 exige levantamento topográfico como condição de protocolo em empreendimentos com desnivel, APP ou classificação de impacto que não se enquadra no Alvaro Autodeclaratório.

A Lei Federal 6.766/1979 (parcelamento do solo urbano) exige planta topográfica planialtimétrica como documento obrigatório em qualquer projeto de loteamento ou desmembramento, independentemente do município.

Em Várzea Grande, a competência é da SMDU (Secretaria Municipal de Desenvolvimento Urbano), que adota os mesmos parâmetros técnicos aplicados na aprovação de projetos junto à prefeitura local.

O que É Levantamento Topográfico e Por que Existe

Levantamento topográfico é o estudo técnico que mede, registra e representa as características físicas de um terreno: limites, confrontantes, desníveis, vegetação, cursos d'água, construções existentes e restrições ambientais.

O resultado é uma planta topográfica que orienta o projeto arquitetônico, o estrutural e o cálculo de terraplanagem. Sem ela, o profissional projeta com dados que podem não corresponder à realidade do terreno.

Tipos de levantamento mais solicitados em MT

Planialtimétrico: mede dimensões horizontais e verticais (curvas de nível, cotas de altitude). É o tipo mais exigido para obras que envolvam desnivel, drenagem ou fundação em solo irregular.

Planialtimétrico cadastral: acrescenta a localização de edificações existentes, redes de infraestrutura e elementos legais do imóvel. É o mais completo e o mais exigido em Cuiabá para obras de médio e grande porte.

Planialtimétrico com delimitação de APP: obrigatório quando o terreno confronta com curso d'água, nascente ou área de preservação permanente. A faixa de APP precisa estar identificada na planta para fins de aprovação.

Status das normas citadas neste artigo

NBR 13133:2021 — Vigente (revisada agosto/2021). NBR 14645-1 — Vigente. LC 516/2022 de Cuiabá — Vigente, com atualizações de 2023 e 2025. Lei Federal 6.766/1979 — Vigente. Lei Federal 12.651/2012 (Código Florestal, APP) — Vigente.

Quando a Prefeitura Exige Levantamento Topográfico em Cuiabá e Várzea Grande

A exigência alcança mais situações do que a maioria dos proprietários imagina. Não se limita a obras de grande porte.

Situações que sempre exigem levantamento topográfico em MT

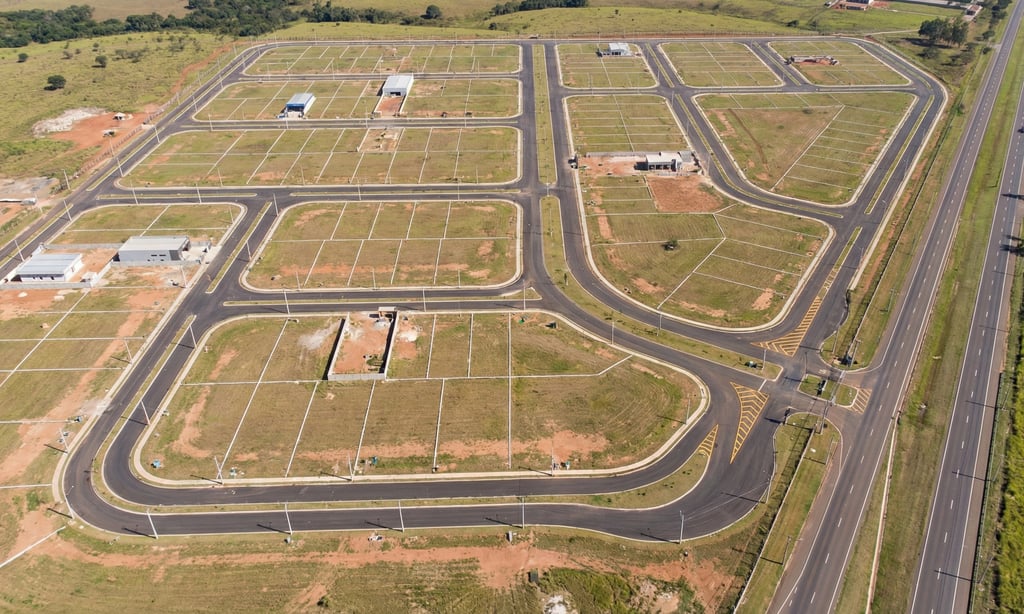

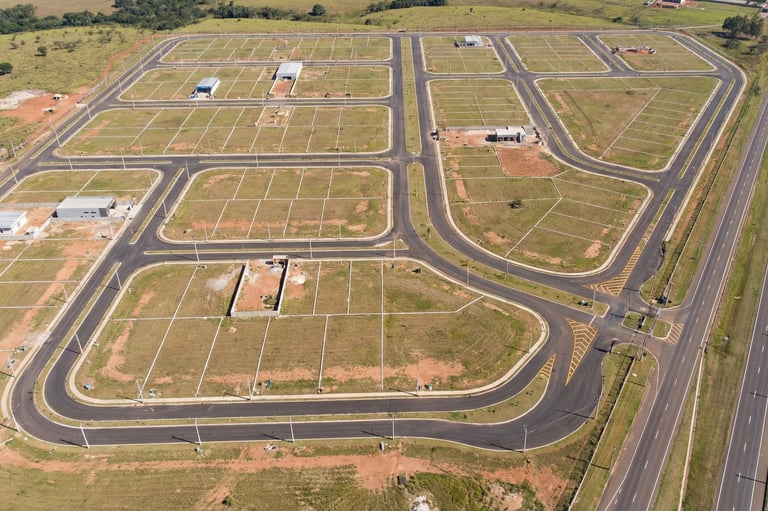

Loteamentos e desmembramentos: obrigatório pela Lei Federal 6.766/1979. Sem planta topográfica aprovada, a prefeitura não defere a consulta prévia.

Terrenos com declividade: qualquer terreno com desnivel visível entre a testada e o fundo exige levantamento planialtimétrico para cálculo de corte, aterro e drenagem.

Obras em Área de Preservação Permanente (APP): córregos, nascentes e fundos de vale dentro ou no entorno do terreno obrigam a delimitação precisa da APP. A largura da faixa de APP varia conforme a largura do curso d'água, nos termos do Código Florestal (Lei 12.651/2012), e pode ser complementada pelo Plano Diretor de Cuiabá. Consulte o responsável técnico para definir a faixa correta no seu terreno.

Projetos industriais e galpões: a locação de fundações, piso industrial e sistema de drenagem dependem dos dados topográficos reais do terreno.

Regularização fundiária (Reurb): a LC 523/2023 de Cuiabá exige levantamento planialtimétrico e cadastral com georreferenciamento assinado por profissional habilitado como condição de protocolo.

Projetos com terraplanagem: para obter o alvaro de movimentação de terra, a prefeitura exige o levantamento que comprove os volumes de corte e aterro.

Empreendimentos de impacto ou análise técnica obrigatória: em Cuiabá, empreendimentos classificados como de alto impacto, atividades que não se enquadram em licença ambiental simplificada e projetos que exigem aprovação de mobilidade urbana não se enquadram no Alvaro Autodeclaratório. Nesses casos, a análise técnica é obrigatória e o levantamento topográfico é documento exigido. Consulte a SMADES para verificar o enquadramento do seu empreendimento antes de protocolar.

Quando a topografia não é obrigatória, mas recomendada

Obras enquadradas no Alvaro Autodeclaratório da LC 516/2022 de Cuiabá (atualizada pela LC 557/2025) dispensam o levantamento topográfico formal. Nesse caso, o responsável técnico assina digitalmente o Termo de Adesão e o Termo de Responsabilidade Técnica no sistema.

O enquadramento no Autodeclaratório depende do porte, uso e classificação de impacto da obra. Consulte a SMADES ou um responsável técnico antes de protocolar.

Mesmo quando não exigido pela prefeitura, terrenos com qualquer desnivel ou próximos a cursos d'água se beneficiam do levantamento para garantir que o projeto esteja compatível com a geometria real do imóvel.

O que o Levantamento Topográfico Precisa Conter para a Prefeitura Aceitar

De acordo com a NBR 14645-1 e com os requisitos do sistema de aprovação de Cuiabá, o documento topográfico precisa incluir:

• Localização georreferenciada no sistema SIRGAS 2000 (coordenadas UTM)

• Limites e confrontantes com medidas de cada divisa

• Curvas de nível com eqüidistância compatível com o porte da obra

• Cotas de elevação em pontos-chave (frente, fundo, centro)

• Localização de edificações existentes, muros e cercas

• Identificação de APP, corpos d'água e vegetação relevante

• Localização de infraestrutura existente (postes, rede de água, esgoto)

• Planta assinada por engenheiro ou tecnólogo em agrimensura registrado no CREA-MT

• ART (Anotação de Responsabilidade Técnica) recolhida no CREA-MT

• Escala compatível com a área: 1:500 para lotes urbanos, 1:1.000 ou 1:2.000 para áreas maiores

Atenção ao georreferenciamento

A exigência de coordenadas no sistema SIRGAS 2000 (datum oficial do Brasil desde 2015) é padrão nas prefeituras de Cuiabá e Várzea Grande. Plantas elaboradas em SAD69 ou Córrego Alegre não são aceitas. Confirme com o topógrafo contratado antes de iniciar o serviço.

Quem Pode Executar e o Papel da ART no CREA-MT

O levantamento topográfico de terreno só tem validade legal quando executado por profissional de engenharia registrado no CREA-MT: engenheiro civil, engenheiro agrimensor ou tecnólogo em agrimensura.

Arquitetos (CAU) não têm atribuição para assinar levantamento topográfico de terreno. Essa competência pertence exclusivamente aos profissionais registrados no CREA-MT. O levantamento cadastral de edificações existentes (as-built, usado em reformas e regularizações do que já está construído) pode ser elaborado por arquiteto com RRT no CAU. São serviços distintos.

A ART formaliza a responsabilidade técnica do profissional pelo serviço. Sem ART recolhida e paga no CREA-MT, a planta topográfica não tem validade para protocolo na prefeitura. Consulte a tabela de honorários vigente no CREA-MT para os valores de ART aplicáveis ao seu caso.

Cuidado com plantas topográficas antigas

Plantas topográficas desatualizadas, sem ART, sem georreferenciamento no SIRGAS 2000 ou elaboradas por profissional sem registro no CREA-MT são recusadas no protocolo da prefeitura.

A situação mais comum: o proprietário tem uma planta de 10 ou 15 anos, paga pela imobiliária na época da compra, e descobre que ela não serve para aprovação do projeto atual.

Por Município: Como Protocolar em Cuiabá e Várzea Grande

Cuiabá

Órgão responsável: SMADES (Secretaria Municipal de Meio Ambiente e Desenvolvimento Urbano Sustentável)

O protocolo de aprovação de projetos em Cuiabá é feito pelo sistema digital da prefeitura. O levantamento topográfico é inserido como arquivo digital (DWG ou DXF, georreferenciado) junto com o projeto arquitetônico.

O enquadramento no Alvaro Autodeclaratório depende do porte, uso e classificação de impacto do empreendimento, conforme a LC 516/2022 atualizada pela LC 557/2025. Obras que não se enquadram no Autodeclaratório seguem análise técnica, com exigências documentais mais amplas. Consulte a SMADES ou um responsável técnico para verificar o enquadramento antes de protocolar.

Várzea Grande

Órgão responsável: SMDU (Secretaria Municipal de Desenvolvimento Urbano)

Em Várzea Grande, o protocolo segue os requisitos do Código de Obras municipal. O levantamento planialtimétrico é exigido para obras em terrenos com desnivel e para empreendimentos de maior porte.

As diretrizes podem ser atualizadas por portaria a qualquer momento. Consulte a SMDU antes de protocolar qualquer projeto que envolva desnivel, APP ou uso industrial.

Cenário Ilustrativo: O que Aconteceu com um Empresário em Cuiabá

O cenário a seguir é fictício e representativo. Os dados de contexto (normas, órgãos, situações técnicas) são reais.

Situação representativa

Um empresário adquiriu um terreno de 1.200 m² no setor sul de Cuiabá para construir um galpão de armazenagem. O terreno tinha desnivel de aproximadamente 3 metros da frente para o fundo, com um córrego no limite da divisa dos fundos. O arquiteto contratado iniciou o projeto com base nas medidas do contrato de compra, sem levantar topografia. O processo foi protocolado na SMADES, que devolveu o projeto: terreno com desnivel e confrontante com APP exige levantamento topográfico planialtimétrico com delimitação da faixa de APP, nos termos do Código Florestal. O levantamento revelou que a faixa de APP avançava dentro do lote. O projeto teve de ser completamente redesenhado. A perda: mais de 60 dias de prazo, dois ciclos de revisão e custo adicional de ajuste de fundações.

O que o empresário perdeu não foi apenas tempo. Perdeu a janela de entrega do cliente e precisou renegociar contrato. Tudo por uma etapa que teria custado uma fração do prejuízo.

Você já sabe se o seu terreno tem APP, desnivel crítico ou exigência topográfica?

O Studio Âmbito avalia a viabilidade do seu terreno antes do projeto. Identificamos restrições, calculamos o impacto na implantação e entregamos o levantamento com ART registrada no CREA-MT. Avaliação de viabilidade em 48 horas. Proposta após briefing técnico. studioambito.com.br

Os Riscos de Ignorar o Levantamento Topográfico

Risco 1: Projeto incompatível com o terreno

O projeto é desenhado sem os dados reais do terreno. Na hora de executar, as cotas não batem. O resultado é retrabalho de fundação, drenagem mal dimensionada e custo extra não previsto no contrato.

Risco 2: Embargo na prefeitura

A prefeitura pode embargar a obra se identificar construção em APP, desnivel não calculado ou invasão de divisa. O embargo paralisa o canteiro e exige regularização antes de retomar.

Risco 3: Habite-se bloqueado

O habite-se é emitido com base no projeto aprovado. Se o que foi construído não coincide com o projeto porque o terreno era diferente do que se supunha, a prefeitura não concede o habite-se. Sem habite-se, o imóvel não pode ser registrado, financiado nem transferido legalmente.

Risco 4: Fundação subdimensionada

Terrenos com camadas de aterro ou variação de nível escondida geram recalques estruturais. A topografia, combinada com a sondagem, revela a geometria real e permite dimensionar a fundação corretamente.

Risco 5: Conflito de divisa

Sem levantamento oficial, as medidas do imóvel vêm do contrato de compra, da matrícula ou de medição informal. Esses dados frequentemente diferem da realidade em campo e podem gerar bloqueio na aprovação do projeto ou conflitos com vizinhos durante a obra.

Checklist: O que Verificar no Terreno Antes de Contratar Topógrafo em MT

Pontos técnicos e legais para avaliar o terreno antes do levantamento: documentação, confrontações, APP, desnivel, certidões e restrições municipais. Evite contratar o serviço antes de reunir o que é necessário.

Download

Checklist: Documentação Obrigatória para Aprovação de Projeto em Cuiabá e Várzea Grande

Relação dos documentos exigidos pela SMADES (Cuiabá) e SMDU (Várzea Grande) para protocolo de aprovação, incluindo levantamento topográfico, ART, CREA-MT e demais certidões.

Download

Perguntas Frequentes sobre Levantamento Topográfico para Construção em MT

1. O levantamento topográfico é obrigatório para construir uma casa em Cuiabá?

Depende do terreno e do enquadramento da obra. Obras de menor porte em terrenos planos e regularizados podem ser aprovadas pelo Alvaro Autodeclaratório (LC 516/2022) sem levantamento topográfico formal. Para terrenos com desnivel, APP ou empreendimentos de maior impacto, o levantamento é obrigatório. Consulte a SMADES ou um responsável técnico para verificar o enquadramento do seu caso em Cuiabá.

2. Qual a diferença entre levantamento planialtimétrico e planialtimétrico cadastral em MT?

O levantamento planialtimétrico registra relevo, cotas e limites do terreno. O planialtimétrico cadastral acrescenta a localização de construções existentes, redes de infraestrutura e elementos legais do imóvel. Em Cuiabá e Várzea Grande, o tipo cadastral é o mais exigido para obras de médio e grande porte.

3. Quem pode assinar levantamento topográfico em Cuiabá e Várzea Grande?

O levantamento topográfico de terreno em Cuiabá e Várzea Grande deve ser assinado por engenheiro civil, engenheiro agrimensor ou tecnólogo em agrimensura, todos com registro no CREA-MT. Arquitetos (CAU) não têm essa atribuição. A ART recolhida no CREA-MT é obrigatória para validade legal do documento.

4. Quanto custa um levantamento topográfico em Cuiabá, MT?

O custo varia conforme a área do terreno, a complexidade do relevo e o tipo de levantamento exigido. Solicite orçamento com escopo definido: informe a área total, se há APP, construções a cadastrar e formato de entrega exigido. Profissional habilitado no CREA-MT com ART emitida é requisito inegociável.

5. O que é APP e como ela afeta o levantamento topográfico em MT?

APP é a Área de Preservação Permanente definida pelo Código Florestal (Lei 12.651/2012). A largura da faixa de APP ao longo de cursos d'água varia conforme a largura do curso e se a área é urbana ou rural. O levantamento topográfico em MT deve identificar e demarcar os limites da APP, pois nenhuma construção é permitida nessa faixa. A presença de APP é uma das principais causas de revisão de projeto em Cuiabá.

6. Posso usar uma planta topográfica antiga para aprovar um projeto novo em Cuiabá?

Não. Em Cuiabá, a prefeitura exige planta topográfica atualizada, georreferenciada no SIRGAS 2000 e com ART vigente. Plantas em datum desatualizado (SAD69) ou sem georreferenciamento não são aceitas no sistema digital de aprovação da SMADES.

7. O que acontece se construir sem levantamento topográfico em MT?

Construir sem levantamento topográfico em MT expõe a obra a embargo da prefeitura, bloqueio de habite-se e impossibilidade de regularização posterior. Sem os dados topográficos reais, o projeto pode estar incompatível com o terreno, gerando problemas estruturais e de drenagem que, depois de iniciada a obra, têm custo muito maior de correção.

8. Qual é o prazo para fazer um levantamento topográfico em Cuiabá?

Para lotes urbanos de até 1.000 m² em Cuiabá, um levantamento topográfico profissional leva tipicamente entre 3 e 7 dias úteis, incluindo medição em campo e entrega da planta em DWG. Áreas maiores ou em zona rural podem demandar de 10 a 20 dias. Considere esse prazo no cronograma de aprovação do projeto.

9. O levantamento topográfico é obrigatório para regularizar um imóvel em Cuiabá?

Sim. A LC 523/2023 de Cuiabá (Reurb) exige levantamento planialtimétrico e cadastral com georreferenciamento como documento obrigatório para protocolar regularização fundiária urbana. O documento deve ser assinado por profissional habilitado no CREA-MT com ART recolhida.

10. O levantamento topográfico precisa ser refeito para cada fase do projeto em MT?

Um único levantamento planialtimétrico cadastral atualizado serve como base para o projeto arquitetônico, estrutural, hidráulico e de drenagem em MT. Refazer é necessário apenas se o terreno sofreu alterações físicas significativas ou se o documento não atende mais as exigências técnicas do município.

O Grupo Âmbito Atua em Todas as Etapas do Seu Projeto

O Studio Âmbito executa levantamentos topográficos, projetos e acompanhamento de aprovações. Para empreendimentos que exigem estudos adicionais, o Grupo Âmbito oferece suporte completo:

Âmbito Engenharia executa a obra civil após a aprovação do projeto: fundações, terraplanagem, drenagem, pavimentação e construção de galpões industriais e logísticos em Cuiabá e Várzea Grande.

Âmbito Ambiental elabora estudos ambientais e conduz o licenciamento junto à SEMA-MT, SMADES ou SMDU quando o empreendimento exige Licença Ambiental de Operação.

Ecoanalises realiza análises de solo e água com laudo acreditado pelo INMETRO (ISO/IEC 17025), necessárias para projetos em áreas com suspeita de contaminação ou para condicionantes ambientais

Cada semana sem o levantamento é uma semana que o projeto não avança. A aprovação não acontece sozinha.

O Studio Âmbito cuida do levantamento topográfico, do projeto completo e de toda a aprovação municipal. Do terreno ao habite-se, sem travar em nenhuma etapa. Avaliação de viabilidade em 48 horas. Proposta após briefing técnico. studioambito.com.br

Referências Normativas e Legais

• ABNT NBR 13133:2021 — Execução de levantamento topográfico — Procedimento. Vigente.

• ABNT NBR 14645-1 — Levantamento planialtimétrico e cadastral de imóvel urbanizado até 25.000 m². Vigente.

• Lei Federal 6.766/1979 — Parcelamento do solo urbano. Vigente.

• Lei Federal 12.651/2012 — Código Florestal (APP). Vigente.

• Lei Complementar 516/2022 de Cuiabá — Código de Obras. Vigente, atualizada pelas LC 529/2023, LC 557/2025 e LC 577/2025.

• Lei Complementar 523/2023 de Cuiabá — Regularização Fundiária Urbana Sustentável (Reurb). Vigente.

• CREA-MT — Conselho Regional de Engenharia e Agronomia de Mato Grosso.
